Objectifs

Consignes

A la fin du TP, vous me rendrez un dossier compressé nommé NOM1_NOM2_TP_Arduino_Centrale_Alarme.zip contenant :

Contexte du TP

Nous disposons d'un coffre fort contenant des documents importants.

Nous souhaitons protéger ce coffre-fort dans une salle ultra-sécurisée.

Comment parvenir à maintenir un niveau de sécurité optimal ?

Comment faire pour dissuader d'éventuels cambrioleurs ?

Proposer comment détecter des intrusions possibles dans la salle sécurisée.

Proposer comment détecter des tentatives d'ouverture illicite du coffre fort.

Quel type de réaction peut-on mettre en oeuvre si une tentative d'effraction est détectée ?

Présentation du matériel utilisé dans ce TP

Dans ce TP nous allons utiliser le matériel suivant :

Présentation de la carte Arduino Uno

Une carte Arduino est une petite (5,33 x 6,85 cm) carte électronique équipée d'un micro-contrôleur. Le micro-contrôleur permet, à partir d'événements détectés par des capteurs, de programmer et commander des actionneurs ; la carte Arduino est donc une interface programmable.

Scénario d'utilisation de la carte Arduino
:

Supposons que l'on veuille faire clignoter une lampe (DEL) à l'aide d'un bouton poussoir (BP).

Nous connectons le bouton poussoir (BP) à une entrée (E) de la carte Arduino et notre lampe (diode lumineuse DEL) à une sortie (S) de la carte. Mais nous devons également programmer la carte, de manière à ce que la diode lumineuse clignote. Nous rédigeons le programme à l'aide d'un logiciel, installé sur un ordinateur. Le programme doit sans cesse surveiller l'entrée connectée au bouton poussoir : - si le bouton poussoir est appuyé il doit : allumer la diode, attendre 1 seconde, éteindre la diode, attendre 1 seconde, puis recommencer (allumer la diode, attendre 1 seconde …). - si le bouton poussoir n'est pas (ou plus) appuyé, il doit éteindre la diode.

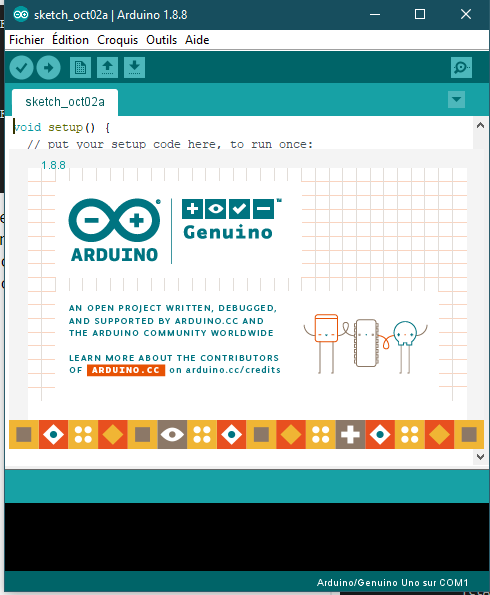

Il est possible de programmer la carte Arduino à l'aide de différents langages : langage C, Python ou avec une programmation par blocs (Blockly Arduino). Dans ce TP, nous programmerons la carte Arduino avec le langage C et à l'aide de l'IDE fourni par Arduino :

Voici une solution possible pour le programme C permettant d'allumer la diode lumineuse à partir d'un bouton poussoir.


#define BOUTON_POUSSOIR 1   // le bouton poussoir est relié à l'entrée digitale D1
#define LED 12              // La LED est associée à la sortie digitale D12
//-------------------------------------------------------------------------
// La méthode setup() est appelée une seule fois au lancement du programme
//------------------------------------------------------------------------
void setup()
{
	pinMode(BOUTON_POUSSOIR,INPUT);
	pinMode(LED,OUTPUT);
}

//-------------------------------------------------------------------------
// La méthode loop() est appelée plusieurs fois par seconde
//------------------------------------------------------------------------
void loop()
{
	if (digitalRead(BOUTON_POUSSOIR)) // La méthode digitalRead() retourne 1 si le bouton poussoir est pressé
	{
		digitalWrite(LED,HIGH);      // On éclaire la LED
		delay(1000);                 // temporisation d'une seconde
		digitalWrite(LED,LOW);       // on éteint la LED
		delay(1000);
	}
	else
	{
		digitalWrite(LED,LOW);  // on éteint la LED
	}
}
Une fois le programme créé, il faut le téléverser dans le micro-controlleur de la carte Arduino à l'aide d'un câble USB. Nous pouvons alors retirer le câble USB : notre carte Arduino est autonome, elle nécessite alors toutefois une alimentation électrique (pile 9V).
Description des composants de la carte Arduino
Les entrées/sorties numériques : D0 à D13

Chacun des connecteurs D0 à D13 peut être configuré par programmation en entrée ou en sortie, nous pouvons donc avoir par exemple les connecteurs 2 et 3 configurés comme des entrées et les connecteurs 7, 8 et 9 configurés comme des sorties.

Les signaux véhiculés par ces connecteurs sont des signaux logiques, c'est-à-dire qu'ils ne peuvent prendre que deux états : HAUT (5 Volts) ou BAS (0 Volt), par rapport au connecteur de masse GND, qui lui est toujours, par définition, à 0 Volt.

Attention : les connecteurs ne peuvent pas fournir en sortie un courant supérieur à 40 mA, ce qui interdit de brancher directement un moteur sur une sortie logique.

Vocabulaire : on qualifie parfois ces entrées/sorties de numériques, de logiques ou de digitales, ces trois adjectifs sont ici considérés comme synonymes.

Les entrées analogiques : A0 à A5

Contrairement aux entrées/sorties numériques qui ne peuvent prendre que deux états HAUT et BAS, ces six entrées peuvent admettre un millier de valeurs (1024 exactement) analogiques comprises entre 0 et 5 Volts. Nous pourrons donc avoir des valeurs de tension précises à 5 mV près (≈ 5V/1024) .

Exemples d'utilisation d'une entrée analogique :

  • faire varier la luminosité d'une DEL
  • commander la vitesse de rotation d'un moteur ou la position d'unservo-moteur.
Schéma structurel de notre LED clignotant

L' « entrée/sortie numérique » D1 est utilisée en entrée (INPUT) :

  • Si le bouton poussoir est appuyé, l'entrée D1 est en contact avec le niveau 5V, c'est le niveau « Haut »
  • -Si le bouton poussoir n'est pas appuyé, l'entrée D1 n'est pas alimentée en tension, elle reste à 0V, c'est le niveau « Bas ».

L' « entrée/sortie numérique » D12 est utilisée en sortie (OUTPUT).

Pour allumer la diode (DEL), le programme alimente la sortie D12 en 5V, il la place en niveau « Haut ».

Notez la présence obligatoire de la résistance de 330 Ohms en série avec la Diode, elle limite le courant à une valeur acceptable . En son absence, la carte Arduino ne résisterait pas.

Connexion de la carte Arduino : plaque d'essai et straps

Une plaque d'essai permet de réaliser des montages électroniques sans soudure. La plaque d'essai s'utilise avec des « straps » qui sont des fils de cuivre isolés, de longueur et couleur variables.

La plaque d'essai est recouverte de trous dans lesquels on insère directement les broches des composants électroniques. Sous ces trous, des languettes métalliques jouent un double rôle. Elles agissent d'abord comme des pinces qui retiennent fermement les broches des composants. En plus, ces languettes permettre de connecter électriquement les broches des composants. Ces trous sont liés en colonnes et en rangées comme illustré dans l'image ci-contre.
Montage complet de notre exemple d'un bouton poussoir activant une LED

Acquisition d'une valeur de température

La température de la salle du coffre-fort est régulée à 24 ±2 °C, toute intrusion ou usage d’outillage de type chalumeau ou disqueuse provoquerait inévitablement une augmentation de température.

Nous utilisons un capteur analogique de température.

Ce capteur est capable de mesurer des températures comprises entre -40°C et +120°C. La sortie analogique du capteur est proportionnelle à la température. Il suffit donc de mesurer la tension en sortie du capteur pour en déduire la température. Chaque degré Celsius correspond à une tension de +10mV.

Réalisez le montage suivant du capteur de température :

Saisissez le code C suivant associé à ce montage dans l'IDE Arduino et téléchargez le programme dans le micro-controller de la carte Arduino.


float sensor=0;
float celsius=0;
float voltage=0;

void setup()
{
	Serial.begin(9600);
}

void loop()
{
  sensor=analogRead(0);      // On lit la valeur analogique du capteur sur l'entrée A0
  voltage=sensor*5000/1024;	 // On convertit cette valeur en une tension sachant que l'entrée est de 5000 mV avec 1024 analogiques discrètes possibles.
  celsius =(voltage-500)/10; // On convertit la tension en une température en degré Celsius à partir d'une relation affine (qui dépend du capteur de température utilisé)
  celsius = round(celsius*10)/10.0; // On arrondit la température au dixième de degré près
  Serial.print("La temperature est de : "); // On affiche sur le moniteur série la valeur de la température ainsi acquise.
  Serial.print(celsius);
  Serial.println(" Celsius");
	delay(1000);
}

Donner la température relevée dans la salle de TP.

Acquisition d'un niveau lumineux

La salle du coffre est plongée dans le noir. Seul le bloc d’éclairage de sécurité fonctionne. L’ouverture de la porte pourrait provoquer une augmentation du niveau lumineux.

Nous utilisons ici une photorésistance.

Une photorésistance est un composant dont la résistivité dépend de la luminosité ambiante. On peut donc s’en servir pour détecter les fortes variations de la luminosité.

Une unité de mesure de l'éclairement lumineux se nomme le lux. Un lux caractérise l'intensité lumineuse reçue par unité de surface.

Réalisez le montage de la photorésistance en série avec une résistance de 10 kohms.

Proposer un code en langage C qui lit la valeur du capteur de lumière et convertit cette valeur en pourcentage de la pleine échelle du capteur (entre 0% : pas de lumière et 100% lumière maximale).

Indication : la tension de sortie varie de 0 à 5V ce qui correspond à une variation de l'intensité lumineuse de 0 à 100%.


// Initialisation des constantes :
const int analogInPin = A0;   // Numéro de la broche à laquelle est connecté la photorésistance

void setup() {
  // Initialise la communication avec l'ordinateur,
  // pour afficher les valeurs sensorValue
  // sur l'écran de l'ordi.
  Serial.begin(9600);

  // Indique que la broche analogInPin est une entrée :
  pinMode(analogInPin, INPUT);
}

void loop() {
  // La commande suivante lit la valeur "analogique" du photorésistance
  // (une valeur entière comprise entre 0 et 1023)
  // et stocke le résultat dans sensorValue :
  int sensorValue = analogRead(analogInPin);
  // Les commandes suivantes affichent les valeurs dans
  // le "serial monitor" de l'ordinateur
  Serial.print("sensor = " );
  Serial.println(sensorValue);
  float pourcentage_intensite_lumineuse = sensorValue/1024.0*100;
  Serial.print("pourcentage_intensite_lumineuse : ");
  Serial.println(pourcentage_intensite_lumineuse);
  delay(1000);
}

Détecteur de présence

On souhaite sécuriser également la pièce voisine permettant de mettre en service l'alarme avec un détecteur de présence.

Nous allons utiliser pour cela le capteur de distance à ultrasons HC-SR04.

Principe de fonctionnement d'un capteur à ultrason

Les capteurs de distance à ultrasons utilisent le principe de l’écho pour déterminer la distance à laquelle se trouve un objet :

  • Un court signal sonore est envoyé (inaudible car dans le domaine des ultrasons – environ 40kHz) ;
  • Le son est réfléchi par une surface et repart en direction du capteur ;
  • Ce dernier le détecte, une fois revenu à son point de départ.

La durée entre l’instant de l’émission et l’instant de la réception peut être mesurée. Le signal ayant parcouru 2 fois la distance entre le capteur et la surface (un aller-retour), on peut la calculer ainsi :

$distance =\frac{vitesse\ du\ son}{2}\times{duree}$

Remarque : La vitesse du son est environ égale à 340 m/s.

Cablage d'un capteur à ultrason

Les capteurs de distance à ultrasons fonctionnent de la manière suivante :

  • L’Arduino envoie au capteur par un port numérique une courte impulsion (10μs environ) à l’entrée « trigger » du capteur;
  • Cela déclenche l’émission d’un signal sonore très court (8 oscillations environ) ;
  • Lorsque ce signal est parti, la sortie « echo » du capteur passe à l’état HIGH ;
  • Dès que le signal sonore revient, il est détecté par le capteur dont la sortie « echo » repasse à LOW.

Calculer la distance en cm pour une durée d'écho de 10 ms.

$distance =\frac{vitesse\ du\ son}{2} = \frac{340}{2} \times 0.010 \approx 1,7 m$

Réalisez le montage d'un capteur à ultra-sons HC-SR04 avec la carte Arduino et proposez un programme en C qui affiche dans le moniteur série la distance entre un objet et le capteur.


const int trigPin = 9;
const int echoPin = 10;
int frequence = 0;

long cm, duree;

void setup()
{
  Serial.begin(9600);
  pinMode(trigPin, OUTPUT);
  pinMode(echoPin, INPUT);
}

void loop()
{
  digitalWrite(trigPin, LOW);
  delayMicroseconds(2);

  // met une impulsion de  10 microseconds
  digitalWrite(trigPin, HIGH);
  delayMicroseconds(10);
  digitalWrite(trigPin, LOW);

  // Lit le temps de retour de l'echo pin et met la valeur du temps de parcous en microseconds
  duree = pulseIn(echoPin, HIGH);

  cm = 0.01723 * duree ;

  Serial.print("Distance en cm = ");
  Serial.println(cm);
  Serial.print("Duree en ms = ");
  Serial.println(duree);
}

Emission d'une mélodie sur un Buzzer piézoélectrique

Un buzzer (transducteur) piézoélectrique est typiquement composé d'un diaphragme piézoélectrique, d'une cavité avec un orifice et de connexions pour les bornes électriques. Il nécessite une tension alternative pour fonctionner, de quelques volts à quelques dizaines de volts (3 V à 30 V par exemple). C'est ce type de transducteur que l'on retrouve au dos des montres ayant une fonction alarme.

Réalisez le montage d'un buzzer piézoélectrique

Pour jouer une mélodie sur le haut-parleur, on va utiliser la méthode tone(pin,note,duree) qui admet comme paramètres :

  • pin : la sortie digitale à laquelle est raccordée le buzzer
  • note : la note qui est un entier représentant la fréquence en Hz de la note
  • duree : durée (en ms) pendant laquelle la note est jouée

Etudiez le programme suivant qui joue une fois une mélodie composée de 8 notes.


#define NOTE_B0  31
#define NOTE_C1  33
#define NOTE_CS1 35
#define NOTE_D1  37
#define NOTE_DS1 39
#define NOTE_E1  41
#define NOTE_F1  44
#define NOTE_FS1 46
#define NOTE_G1  49
#define NOTE_GS1 52
#define NOTE_A1  55
#define NOTE_AS1 58
#define NOTE_B1  62
#define NOTE_C2  65
#define NOTE_CS2 69
#define NOTE_D2  73
#define NOTE_DS2 78
#define NOTE_E2  82
#define NOTE_F2  87
#define NOTE_FS2 93
#define NOTE_G2  98
#define NOTE_GS2 104
#define NOTE_A2  110
#define NOTE_AS2 117
#define NOTE_B2  123
#define NOTE_C3  131
#define NOTE_CS3 139
#define NOTE_D3  147
#define NOTE_DS3 156
#define NOTE_E3  165
#define NOTE_F3  175
#define NOTE_FS3 185
#define NOTE_G3  196
#define NOTE_GS3 208
#define NOTE_A3  220
#define NOTE_AS3 233
#define NOTE_B3  247
#define NOTE_C4  262
#define NOTE_CS4 277
#define NOTE_D4  294
#define NOTE_DS4 311
#define NOTE_E4  330
#define NOTE_F4  349
#define NOTE_FS4 370
#define NOTE_G4  392
#define NOTE_GS4 415
#define NOTE_A4  440
#define NOTE_AS4 466
#define NOTE_B4  494
#define NOTE_C5  523
#define NOTE_CS5 554
#define NOTE_D5  587
#define NOTE_DS5 622
#define NOTE_E5  659
#define NOTE_F5  698
#define NOTE_FS5 740
#define NOTE_G5  784
#define NOTE_GS5 831
#define NOTE_A5  880
#define NOTE_AS5 932
#define NOTE_B5  988
#define NOTE_C6  1047
#define NOTE_CS6 1109
#define NOTE_D6  1175
#define NOTE_DS6 1245
#define NOTE_E6  1319
#define NOTE_F6  1397
#define NOTE_FS6 1480
#define NOTE_G6  1568
#define NOTE_GS6 1661
#define NOTE_A6  1760
#define NOTE_AS6 1865
#define NOTE_B6  1976
#define NOTE_C7  2093
#define NOTE_CS7 2217
#define NOTE_D7  2349
#define NOTE_DS7 2489
#define NOTE_E7  2637
#define NOTE_F7  2794
#define NOTE_FS7 2960
#define NOTE_G7  3136
#define NOTE_GS7 3322
#define NOTE_A7  3520
#define NOTE_AS7 3729
#define NOTE_B7  3951
#define NOTE_C8  4186
#define NOTE_CS8 4435
#define NOTE_D8  4699
#define NOTE_DS8 4978

int notes[]={NOTE_C4, NOTE_G3, NOTE_G3, NOTE_A3, NOTE_G3, NOTE_G1, NOTE_B3, NOTE_C4};
int buttonPin= 12;
int durees[]={400, 800, 800, 400, 400, 400, 400, 400};

void setup()
{
    //parcourt toutes les notes de la mélodie
    for (int note=0; note < 9; note++)
    {
      int noteDuration = 1000 / durees [thisNote];
      tone(9, notes[note], durees[note]);

      delay(durees[note]);

      //Arrête de jouer la note
      noTone(9);
	}
}

void loop()
{

}

On peut noter que la liste des notes choisies est stockée dans la variable :

int melody[]={NOTE_C4, NOTE_G3, NOTE_G3, NOTE_A3, NOTE_G3, NOTE_G1, NOTE_B3, NOTE_C4};

Ce type de variable, en langage C, se nomme un tableau (qui est comparable à une liste en Python.)

Que se passe-t-il si on déplace le code présent dans la fonction setup() dans le corps de la fonction loop()?

Modifier ce programme afin que le nombre de notes jouées soit égal à 12.

Mise en place de la centrale d'alarme

Les capteurs et détecteurs sont prêts. Le buzzer aussi ! Vérifions si le coffre-fort est imprenable !

Proposez un montage, qui regroupe les capteurs d'entrée de température et de lumière ainsi que le buzzer.

Proposez un programme en C, qui répond aux spécifications suivantes :

  • Si la température détectée est supérieure à 40 °C, jouer une alarme sur le Buzzer
  • Sinon si le poucentage de luminosité est supérieur à 40%, jouer une autre alarme;
  • Sinon ne jouer aucune alarme sur le Buzzer.


int const LUMIERE  = 1;
int const TEMPERATURE  = 0;
int const BUZZER = 2;

float sensor=0;
float celsius=0;
float voltage=0;

#define NOTE_B0  31
#define NOTE_C1  33
#define NOTE_CS1 35
#define NOTE_D1  37
#define NOTE_DS1 39
#define NOTE_E1  41
#define NOTE_F1  44
#define NOTE_FS1 46
#define NOTE_G1  49
#define NOTE_GS1 52
#define NOTE_A1  55
#define NOTE_AS1 58
#define NOTE_B1  62
#define NOTE_C2  65
#define NOTE_CS2 69
#define NOTE_D2  73
#define NOTE_DS2 78
#define NOTE_E2  82
#define NOTE_F2  87
#define NOTE_FS2 93
#define NOTE_G2  98
#define NOTE_GS2 104
#define NOTE_A2  110
#define NOTE_AS2 117
#define NOTE_B2  123
#define NOTE_C3  131
#define NOTE_CS3 139
#define NOTE_D3  147
#define NOTE_DS3 156
#define NOTE_E3  165
#define NOTE_F3  175
#define NOTE_FS3 185
#define NOTE_G3  196
#define NOTE_GS3 208
#define NOTE_A3  220
#define NOTE_AS3 233
#define NOTE_B3  247
#define NOTE_C4  262
#define NOTE_CS4 277
#define NOTE_D4  294
#define NOTE_DS4 311
#define NOTE_E4  330
#define NOTE_F4  349
#define NOTE_FS4 370
#define NOTE_G4  392
#define NOTE_GS4 415
#define NOTE_A4  440
#define NOTE_AS4 466
#define NOTE_B4  494
#define NOTE_C5  523
#define NOTE_CS5 554
#define NOTE_D5  587
#define NOTE_DS5 622
#define NOTE_E5  659
#define NOTE_F5  698
#define NOTE_FS5 740
#define NOTE_G5  784
#define NOTE_GS5 831
#define NOTE_A5  880
#define NOTE_AS5 932
#define NOTE_B5  988
#define NOTE_C6  1047
#define NOTE_CS6 1109
#define NOTE_D6  1175
#define NOTE_DS6 1245
#define NOTE_E6  1319
#define NOTE_F6  1397
#define NOTE_FS6 1480
#define NOTE_G6  1568
#define NOTE_GS6 1661
#define NOTE_A6  1760
#define NOTE_AS6 1865
#define NOTE_B6  1976
#define NOTE_C7  2093
#define NOTE_CS7 2217
#define NOTE_D7  2349
#define NOTE_DS7 2489
#define NOTE_E7  2637
#define NOTE_F7  2794
#define NOTE_FS7 2960
#define NOTE_G7  3136
#define NOTE_GS7 3322
#define NOTE_A7  3520
#define NOTE_AS7 3729
#define NOTE_B7  3951
#define NOTE_C8  4186
#define NOTE_CS8 4435
#define NOTE_D8  4699
#define NOTE_DS8 4978

//Tableau des fréquences des notes jouées pour l'alarme liée à la température
int notes_melodie_temperature[]={NOTE_C4, NOTE_G3, NOTE_G3, NOTE_A3, NOTE_G3, NOTE_B7, NOTE_B3, NOTE_C4};
//Tableau des durées des notes jouées pour l'alarme liée à la température (en ms)
int durees_melodie_temperature[]={400, 800, 800, 400, 400, 400, 400, 400};
//Tableau des fréquences des notes jouées pour l'alarme liée à la luminosité
int notes_melodie_lumiere[]={NOTE_A2, NOTE_CS8, NOTE_A2, NOTE_CS8, NOTE_A2, NOTE_CS8, NOTE_A2, NOTE_CS8};
//Tableau des durées des notes jouées pour l'alarme liée à la luminosité
int durees_melodie_lumiere[]={400, 800, 800, 400, 400, 1000, 2000, 400};


//-------------------------------------------------------
// Procédure appelée une fois au lancement du programme
//--------------------------------------------------------
void setup()
{
  pinMode(LUMIERE,INPUT);     // On assigne de capteur de luminosité à l'entrée digitale LUMIERE
  pinMode(TEMPERATURE,INPUT); // On assigne de capteur de température à l'entrée digitale TEMPERATURE
  Serial.begin(9600);          // On initialise le moniteur série avec une vitesse de transmission de 9600 bauds.

}

//-------------------------------------------------------
// Procédure alarme()
// Paramètres :
//    - notes[] : tableau des fréquences des notes à jouer sur le piezo
//    - durees[] : tableau des fréquences des notes à jouer sur le piezo
//--------------------------------------------------------
void alarme(int notes[],int durees[])
{
   int taille = sizeof(notes) / sizeof(int);  // permet de calculer la taille du tableau notes (moins facile qu'en Python !)
    // On parcourt le tableau des fréquences des notes
    for (int note=0; note < taille; note++)
    {
      tone(BUZZER, notes[note] , durees[note]);  // on joue la note de la fréquence donnée pour une dirée donnée
      delay(durees[note]);
      noTone(BUZZER);
	}
}

//-------------------------------------------------------
// Procédure loop()
// Cette procédure est appelée plusieurs fois par seconde
//--------------------------------------------------------
void loop()
{
  sensor=analogRead(TEMPERATURE);           // On lit la valeur analogique du capteur de température sur l'entrée TEMPERATURE
  voltage=sensor*5000/1024;	                // On convertit cette valeur en une tension sachant que l'entrée est de 5000 mV avec 1024 analogiques discrètes possibles.
  celsius =(voltage-500)/10.0;              // On convertit la tension en une température en degré Celsius à partir d'une relation affine (qui dépend du capteur de température utilisé)
  celsius = round(celsius*10)/10.0;         // On arrondit la température au dixième de degré près
  Serial.print("La temperature est de : "); // On affiche sur le moniteur série la valeur de la température ainsi acquise.
  Serial.print(celsius);
  Serial.println(" Celsius");

  sensor = analogRead(LUMIERE);               // On lit la valeur analogique du capteur de luminosité sur l'entrée LUMIERE
  float pourcentage_intensite_lumineuse = sensor/1024.0*100; // On traduit cette valeur analogique (comprise entre 0 et 1024) en un pourcentage de luminisotié comprise entre 0% et 100%
  Serial.print("pourcentage_intensite_lumineuse : ");
  Serial.println(pourcentage_intensite_lumineuse);  // On affiche sur le moniteur série le pourcentage de luminosité.
  if (celsius > 40)               // Si la température détectée est supérieure à 40°C, on appelle la procédure alarme avec la mélodie associée à la température
    alarme(notes_melodie_temperature,durees_melodie_temperature);
  else                            // Sinon le pourcentage de luminosité détecté est supérieur à 40%, on appelle la procédure alarme avec la mélodie associée à la luminosité
    if (pourcentage_intensite_lumineuse > 40)
    alarme(notes_melodie_lumiere,durees_melodie_lumiere);
  delay(100);    // On fait une pause de 100 ms
}

Améliorations pour la centrale d'alarme

Proposez l'utilisation d'autres capteurs qui permettraient d'améliorer le niveau de sécurité de notre centrale d'alarme.

Afin de faciliter la mise en service et la maintenance de cette centrale d'alarme, on souhaite ajouter les fonctionnalités suivantes :

  • Ajouter un interrupteur et une LED : l'interrupteur met en service l'alarme et la LED est allumée en vert pour indiquer que l'alarme est en service.
  • Utiliser le capteur à ultrasons pour détecter la présence d'une personne dans la salle de mise en service de l'alarme.
  • Ajouter un afficheur LCD (16 colonnes et 2 lignes) qui permet l'affichage en temps réel de la température et du pourcentage de luminosité de la pièce sécurisée.

Documentez-vous sur l'utilisation d'un afficheur LCD avec la carte Arduino à partir de cette vidéo :

Proposez un montage ainsi qu'un programme en C qui permet d'implémenter ces nouvelles fonctionnalités.


#include
LiquidCrystal lcd(12,11,6,5,4,3);
int const LUMIERE  = 1;
int const TEMPERATURE  = 0;
int const BUZZER = 2;
int const INTERRUPTEUR = 9;

float sensor=0;
float celsius=0;
float voltage=0;

#define NOTE_B0  31
#define NOTE_C1  33
#define NOTE_CS1 35
#define NOTE_D1  37
#define NOTE_DS1 39
#define NOTE_E1  41
#define NOTE_F1  44
#define NOTE_FS1 46
#define NOTE_G1  49
#define NOTE_GS1 52
#define NOTE_A1  55
#define NOTE_AS1 58
#define NOTE_B1  62
#define NOTE_C2  65
#define NOTE_CS2 69
#define NOTE_D2  73
#define NOTE_DS2 78
#define NOTE_E2  82
#define NOTE_F2  87
#define NOTE_FS2 93
#define NOTE_G2  98
#define NOTE_GS2 104
#define NOTE_A2  110
#define NOTE_AS2 117
#define NOTE_B2  123
#define NOTE_C3  131
#define NOTE_CS3 139
#define NOTE_D3  147
#define NOTE_DS3 156
#define NOTE_E3  165
#define NOTE_F3  175
#define NOTE_FS3 185
#define NOTE_G3  196
#define NOTE_GS3 208
#define NOTE_A3  220
#define NOTE_AS3 233
#define NOTE_B3  247
#define NOTE_C4  262
#define NOTE_CS4 277
#define NOTE_D4  294
#define NOTE_DS4 311
#define NOTE_E4  330
#define NOTE_F4  349
#define NOTE_FS4 370
#define NOTE_G4  392
#define NOTE_GS4 415
#define NOTE_A4  440
#define NOTE_AS4 466
#define NOTE_B4  494
#define NOTE_C5  523
#define NOTE_CS5 554
#define NOTE_D5  587
#define NOTE_DS5 622
#define NOTE_E5  659
#define NOTE_F5  698
#define NOTE_FS5 740
#define NOTE_G5  784
#define NOTE_GS5 831
#define NOTE_A5  880
#define NOTE_AS5 932
#define NOTE_B5  988
#define NOTE_C6  1047
#define NOTE_CS6 1109
#define NOTE_D6  1175
#define NOTE_DS6 1245
#define NOTE_E6  1319
#define NOTE_F6  1397
#define NOTE_FS6 1480
#define NOTE_G6  1568
#define NOTE_GS6 1661
#define NOTE_A6  1760
#define NOTE_AS6 1865
#define NOTE_B6  1976
#define NOTE_C7  2093
#define NOTE_CS7 2217
#define NOTE_D7  2349
#define NOTE_DS7 2489
#define NOTE_E7  2637
#define NOTE_F7  2794
#define NOTE_FS7 2960
#define NOTE_G7  3136
#define NOTE_GS7 3322
#define NOTE_A7  3520
#define NOTE_AS7 3729
#define NOTE_B7  3951
#define NOTE_C8  4186
#define NOTE_CS8 4435
#define NOTE_D8  4699
#define NOTE_DS8 4978

//Tableau des fréquences des notes jouées pour l'alarme liée à la température
int notes_melodie_temperature[]={NOTE_C4, NOTE_G3, NOTE_G3, NOTE_A3, NOTE_G3, NOTE_B7, NOTE_B3, NOTE_C4};
//Tableau des durées des notes jouées pour l'alarme liée à la température (en ms)
int durees_melodie_temperature[]={400, 800, 800, 400, 400, 400, 400, 400};
//Tableau des fréquences des notes jouées pour l'alarme liée à la luminosité
int notes_melodie_lumiere[]={NOTE_A2, NOTE_CS8, NOTE_A2, NOTE_CS8, NOTE_A2, NOTE_CS8, NOTE_A2, NOTE_CS8};
//Tableau des durées des notes jouées pour l'alarme liée à la luminosité
int durees_melodie_lumiere[]={400, 800, 800, 400, 400, 1000, 2000, 400};


//-------------------------------------------------------
// Procédure appelée une fois au lancement du programme
//--------------------------------------------------------
void setup()
{
  pinMode(LUMIERE,INPUT);     // On assigne de capteur de luminosité à l'entrée digitale LUMIERE
  pinMode(TEMPERATURE,INPUT); // On assigne de capteur de température à l'entrée digitale TEMPERATURE
  pinMode(INTERRUPTEUR,INPUT); // On assigne de capteur de température à l'entrée digitale TEMPERATURE
  Serial.begin(9600);          // On initialise le moniteur série avec une vitesse de transmission de 9600 bauds.
  lcd.begin(16,2);             // On initialise l'écran LCD avec 16 colonnes et 2 lignes
  lcd.setCursor(0,0);          // On positionne le cursor dans l'écran LCD à la colonne 0 et la ligne 0
  lcd.print("Temperature");    // On écrit "Temperature" sur l'écran LCD à partir de la position courante du curseur
  lcd.setCursor(0,1);          // On positionne le cursor dans l'écran LCD à la colonne 0 et la ligne 1
  lcd.print("Luminosite");     // On écrit "Luminosite" sur l'écran LCD à partir de la position courante du curseur

}

//-------------------------------------------------------
// Procédure alarme()
// Paramètres :
//    - notes[] : tableau des fréquences des notes à jouer sur le piezo
//    - durees[] : tableau des fréquences des notes à jouer sur le piezo
//--------------------------------------------------------
void alarme(int notes[],int durees[])
{
   int taille = sizeof(notes) / sizeof(int);  // permet de calculer la taille du tableau notes (moins facile qu'en Python !)
    // On parcourt le tableau des fréquences des notes
    for (int note=0; note < taille; note++)
    {
      tone(BUZZER, notes[note] , durees[note]);  // on joue la note de la fréquence donnée pour une dirée donnée
      delay(durees[note]);
      noTone(BUZZER);
	}
}

//-------------------------------------------------------
// Procédure loop()
// Cette procédure est appelée plusieurs fois par seconde
//--------------------------------------------------------
void loop()
{
  int interrupteur = digitalRead(INTERRUPTEUR); // On lit l'état de l'interrupteur
  sensor=analogRead(TEMPERATURE);           // On lit la valeur analogique du capteur de température sur l'entrée TEMPERATURE
  voltage=sensor*5000/1024;	                // On convertit cette valeur en une tension sachant que l'entrée est de 5000 mV avec 1024 analogiques discrètes possibles.
  celsius =(voltage-500)/10.0;              // On convertit la tension en une température en degré Celsius à partir d'une relation affine (qui dépend du capteur de température utilisé)
  celsius = round(celsius*10)/10.0;         // On arrondit la température au dixième de degré près
  Serial.print("La temperature est de : "); // On affiche sur le moniteur série la valeur de la température ainsi acquise.
  Serial.print(celsius);
  Serial.println(" Celsius");
  lcd.setCursor(12,0);						// On affiche sur l'écran LCD la température
  lcd.print(celsius);
  lcd.setCursor(14,0);
  lcd.print(" C");

  sensor = analogRead(LUMIERE);               // On lit la valeur analogique du capteur de luminosité sur l'entrée LUMIERE
  float pourcentage_intensite_lumineuse = sensor/1024.0*100; // On traduit cette valeur analogique (comprise entre 0 et 1024) en un pourcentage de luminisotié comprise entre 0% et 100%
  Serial.print("pourcentage_intensite_lumineuse : ");
  Serial.println(pourcentage_intensite_lumineuse);  // On affiche sur le moniteur série le pourcentage de luminosité.
  lcd.setCursor(12,1);
  lcd.print(pourcentage_intensite_lumineuse);   // On affiche sur l'écran LCD le pourcentage de luminosité.
  lcd.setCursor(14,1);
  lcd.print(" %");
  if (interrupteur == 1)			// Si l'interrupteur est sur la position ON
  {
    if (celsius > 40)               // Si la température détectée est supérieure à 40°C, on appelle la procédure alarme avec la mélodie associée à la température
      alarme(notes_melodie_temperature,durees_melodie_temperature);
    else                            // Sinon le pourcentage de luminosité détecté est supérieur à 40%, on appelle la procédure alarme avec la mélodie associée à la luminosité
      if (pourcentage_intensite_lumineuse > 40)
          alarme(notes_melodie_lumiere,durees_melodie_lumiere);
  }
  delay(100);    // On fait une pause de 100 ms
}

Enclenchement de l'alarme avec un temporisateur

On souhaiterait que lorsque l'alarme est enclenchée (avec l'interrupteur à glissière), on active une temporisation de 5 secondes qui permette de sortir de la salle. Si la personne n'est pas sortie de la salle après cette temporisation alors une alarme se déclenche.

De même, si l'alarme est enclenchée, une personne entrant dans la salle dispose de 5 secondes pour la désactiver.

Pour mettre en place ce scénario, nous allons utiliser le capteur de distance à ultra-sons pour détecter la présence d'une personne dans la pièce et le buzzer piézoélectrique pour l'alarme.

Proposez un montage ainsi qu'un programme en C qui permet d'implémenter ces nouvelles fonctionnalités.


const int trigPin = 9;
const int echoPin = 10;
const int BuzzerPin = 6;
const int InterupteurPin = 3;

int etat_interrupteur = 0;
float cm, duree;
int alarme_en_cours = false;

int frequence = 0;

int etat_precedent_interrupteur = 0;

void setup()
{
  Serial.begin(9600);
  pinMode(trigPin, OUTPUT);
  pinMode(echoPin, INPUT);
}

void loop()
{
  etat_interrupteur = digitalRead(InterupteurPin);
  cm = determine_distance();
  // Si on passe d'un etat off à on de l'interrupteur
  if (etat_precedent_interrupteur == 0 && etat_interrupteur == 1)
  {
    Serial.println("Alarme enclenchee");
    Serial.println("Vous avez 5 secondes pour sortir de la piece");
    delay(5000);
    etat_interrupteur = digitalRead(InterupteurPin);
    cm = determine_distance();
    if (etat_interrupteur == 1 && cm < 100) // l'alarme est déclenchée au bout de 5 secondes si la personne est à moins de 1 m du capteur de distance
    {
      tone(BuzzerPin, 247);
      alarme_en_cours = true;
    }
    else
    {
      noTone(BuzzerPin);
      alarme_en_cours = false;
    }
  }

  // Si l'alarme est active et si la personne est à moins de 1 m du capteur de distance
  if (etat_interrupteur == 1 && cm < 100 && !alarme_en_cours)
  {
    Serial.println("Vous avez 5 secondes pour désactiver l'alarme ou sortir de la salle");
    delay(5000);   // On laisse 5 secondes à la personne pour sortir de la salle
    etat_interrupteur = digitalRead(InterupteurPin);
    cm = determine_distance();
    if (etat_interrupteur == 1 && cm < 100)  // si la personne n'est pas sortie on déclenche l'alarme
    {
      tone(BuzzerPin, 247);
      alarme_en_cours = true;
    }
    else
    {
      noTone(BuzzerPin);
      alarme_en_cours = false;
    }
  }
  if (etat_interrupteur == 0)
  {
    if (etat_precedent_interrupteur == 1)
    	Serial.println("Alarme desactivee");
    alarme_en_cours = false;
    noTone(BuzzerPin);
  }
  etat_precedent_interrupteur = etat_interrupteur;  // on mémorise l'état précédent de l'interrupteur
  delay(10);
}

//---------------------------------------------
// Retourne la distance en cm entre un objet et le capteur de distance
//--------------------------------------------
float determine_distance()
{
  digitalWrite(trigPin, LOW);
  delayMicroseconds(2);

  // met une impulsion de  10 microseconds
  digitalWrite(trigPin, HIGH);
  delayMicroseconds(10);
  digitalWrite(trigPin, LOW);

  // Lit le temps de retour de l'echo pin et met la valeur du temps de parcous en microseconds
  duree = pulseIn(echoPin, HIGH);

  cm = 0.01723 * duree ;
  return cm;
}

Ouvrir le coffre-fort et accéder à la simulation de la centrale d'alarme avec Tinkercad avec toutes les fonctionnalités mises en place dans le TP :

  • Activation/désactivation de l'alarme avec un interrupteur à glissière et une temporisation pour quitte la salle
  • Détection de la température et du niveau de luminosité
  • Affichage la température et du niveau de luminosité sur un écran LCD
  • Déclenchement d'une alarme dans un des cas suivants :
    • Activation de l'alarme sans sortir de la salle dans les 5 secondes.
    • Alarme activée et on entre dans la salle sans désactiver l'alarme dans les 5 secondes
    • Intrusion dans la salle du coffre si la température est supérieure à 50°C ou si le pourcentage de luminosité est supérieur à 40%.

Trouvez la combinaison secrète du coffre à 4 chiffres et vous aurez accès à la simulation de la centrale d'alarme avec le logiciel en ligne Tinkercad.

Un indice : le code secret est l'année de parution du célèbre livre Runaround écrit par Isaac Asimov où sont énoncées les Trois règles de la robotique.

Auteur : Hugues Malherbe inspiré librement :

  • d'un document de C. Fréou et A. Grimault pour la découverte de la carte Arduino
  • et d'une activité proposée sur un coffre-fort sécurisé par Jeulin (Editeur de solutions pédagogiques pour l'enseignement scientifique et technique)
